YX742X隔膜式安全泄壓、持壓閥詳細說明:

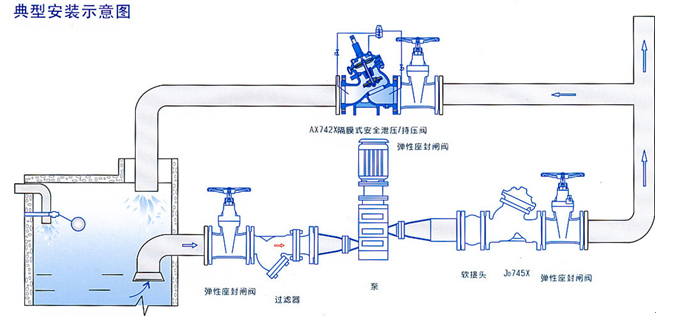

隔膜式安全泄壓/持壓閥安裝在高層建筑、消防給水系統以及其它給水系統的管道上,當給水管路中壓力超過泄壓閥設定壓力時泄壓閥自動開啟快速泄壓,保護管線的安全,也可作持壓閥用,保障主閥上游的供水壓力。能準確保持不變的安全設定壓力,一旦超壓,泄壓閥迅速打開,及時泄壓。關閉平穩可靠,消除壓力余波。
AX742X隔膜式安全泄壓/持壓閥就是水壓控制的閥門,利用水自潤式閥體,無須另加機油潤滑,如遇主閥內零部件損壞時,請按AX742X隔膜式安全泄壓/持壓閥指示進行拆卸。在接近閥瓣的動作加速,易發生水錘的沖擊,接近全閉時,AX742X隔膜式安全泄壓/持壓閥動作越緩慢越好,于是可在閥瓣上設置節流裝置。歡迎新老客戶來電咨詢AX742X隔膜式安全泄壓/持壓閥產品相關信息和資訊!
三、主要外形及連接尺寸
DN | L | D | D1 | n-d | H | ||||||
1.0MPa | 1.6MPa | 2.5MPa | 1.0MPa | 1.6MPa | 2.5MPa | 1.0MPa | 1.6MPa | 2.5MPa | |||
50 | 203 | 165 | 165 | 165 | 125 | 125 | 125 | 4-18 | 4-18 | 4-18 | 300 |
65 | 216 | 185 | 185 | 185 | 145 | 145 | 145 | 4-18 | 4-18 | 8-18 | 337 |
80 | 241 | 200 | 200 | 200 | 160 | 160 | 160 | 8-18 | 8-18 | 8-18 | 467 |
100 | 292 | 220 | 220 | 235 | 180 | 180 | 190 | 8-18 | 8-18 | 8-22 | 520 |
125 | 330 | 250 | 250 | 270 | 210 | 210 | 220 | 8-18 | 8-18 | 8-22 | 580 |
150 | 356 | 285 | 285 | 300 | 240 | 240 | 250 | 8-22 | 8-22 | 8-26 | 640 |
200 | 457 | 340 | 340 | 360 | 295 | 295 | 310 | 8-22 | 12-22 | 12-26 | 778 |
250 | 533 | 395 | 405 | 425 | 350 | 355 | 370 | 12-22 | 12-26 | 12-30 | 889 |
300 | 610 | 445 | 460 | 485 | 400 | 410 | 430 | 12-22 | 12-26 | 12-30 | 1010 |
350 | 686 | 505 | 520 | 555 | 460 | 470 | 490 | 16-22 | 16-26 | 16-30 | 1037 |
400 | 762 | 565 | 580 | 620 | 515 | 525 | 550 | 16-26 | 16-30 | 16-33 | 1264 |
450 | 864 | 615 | 640 | 670 | 565 | 585 | 600 | 20-26 | 20-30 | 16-36 | 1294 |
500 | 914 | 670 | 715 | 730 | 620 | 650 | 660 | 20-26 | 20-33 | 20-36 | 1324 |
600 | 1000 | 780 | 840 | 845 | 725 | 770 | 770 | 20-30 | 20-36 | 20-39 | 1600 |
700 | 1100 | 895 | 910 | 960 | 840 | 840 | 875 | 24-30 | 24-36 | 24-42 | 1750 |
800 | 1300 | 1015 | 1025 | 1085 | 950 | 950 | 990 | 24-33 | 24-39 | 24~48 | 1900 |
900 | 1400 | 1115 | 1125 | 1050 | 1050 | 28-33 | 28-39 | 2100 | |||
1000 | 1450 | 1230 | 1485 | 1160 | 1170 | 28-36 | 28-42 | 2400 | |||
1200 | 2000 | 1455 | 1380 | 32-39 | 2860 | ||||||
1400 | 2350 | 1675 | 1530 | 36-42 | 3200 |
