抗硫閘閥產品說明:
抗硫閘閥滿足了在硫化環境下的抗硫應力裂化要求,內件材料采用耐晶間腐蝕材質 適應較寬的溫度及壓力范圍.在設計選材及試驗嚴格按照標準要求進行,耐腐蝕抗硫化能力強,密封性能穩定 抗硫閘閥規格,壓力,全通徑與縮徑齊備,是化工煉油,油氣開采等流程系統的理想閥門。
Z41T-10C 型法蘭連接鋼制閘閥主要性能參數
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
Z41T-10C |
10 |
1.0 |
≤120 |
水、蒸汽、油品 |
1、結構緊湊、設計合理,閥門剛性好,通道流暢,流阻系數小。
2、密封面采用不銹鋼和硬質合金,使用壽命長
3、采用柔性石墨填料、密封可靠、操作輕便靈活
4、驅動方式分手動、電動、氣動、齒輪傳功,結構型式:彈性楔式單閘板、剛性楔式單閘板和雙閘板型式。
5、廣泛適用于石油化工,火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
Z41T-10C 型法蘭連接鋼制閘閥零部件材料
型號 |
材料 |
閥體、閥蓋、閘板 |
密封面 |
閥桿 |
墊片 |
Z41T-10C |
WCB |
黃銅 |
2Cr13 |
石棉板 |

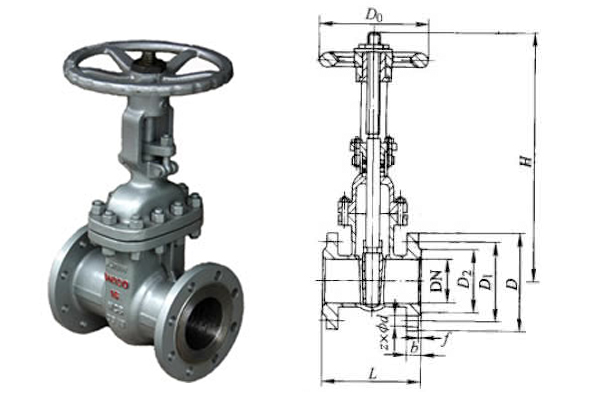

Z41T-10C 型法蘭連接鋼制閘閥主要外形及結構尺寸
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
f |
H |
D0 |
重量/kg |
40 |
165 |
145 |
110 |
85 |
18 |
4×Φ18 |
3 |
245 |
135 |
10 |
50 |
178 |
160 |
125 |
100 |
20 |
4×Φ18 |
3 |
286 |
180 |
17 |
65 |
190 |
180 |
145 |
120 |
20 |
4×Φ18 |
3 |
320 |
180 |
22 |
80 |
203 |
195 |
160 |
135 |
22 |
4×Φ18 |
3 |
373 |
200 |
27 |
100 |
229 |
215 |
180 |
155 |
22 |
8×Φ18 |
3 |
428 |
200 |
34 |
125 |
250 |
245 |
210 |
185 |
24 |
8×Φ18 |
3 |
513 |
240 |
50 |
150 |
270 |
280 |
240 |
210 |
24 |
8×Φ23 |
3 |
582 |
240 |
64 |
200 |
292 |
335 |
295 |
265 |
26 |
8×Φ23 |
3 |
730 |
320 |
100 |
250 |
330 |
390 |
350 |
320 |
28 |
12×Φ23 |
3 |
897 |
320 |
145 |
300 |
356 |
440 |
400 |
368 |
28 |
12×Φ23 |
3 |
1032 |
400 |
191 |
350 |
381 |
500 |
460 |
428 |
30 |
16×Φ23 |
3 |
1170 |
400 |
- |
400 |
406 |
565 |
515 |
482 |
32 |
16×Φ25 |
3 |
1330 |
500 |
- |
450 |
432 |
615 |
565 |
532 |
32 |
20×Φ25 |
3 |
1460 |
500 |
- |
500 |
457 |
670 |
620 |
585 |
34 |
20×Φ25 |
3 |
1650 |
500 |
- |
一.設計制造標準
我公司所提供的各類閥門均按 GB、JB、SH、HG、CJ 等相關的國內標準以及 ANSI、JIS、BS、DIN 等國外標準設計制造和檢查驗收。
二:產品質保體系
我公司已取得 CQC 公司的 ISO9001:2008 質量管理體系認證,具備完善的質保體系。
三:質保期限
白湖閥門公司對每個產品都建立檔案,質保期限為12個月,以第一次原始用戶購買發票日起。
如何進行質保:
白湖閥門公司對有缺陷的產品,根據具體情況,免費修理、更換或退貨,并承擔運送該產品往返所發生的費用。
四:請認準白湖公司的商標“JSBH”
白湖閥門公司鼓勵對偽劣假冒產品進行投訴與舉報(電話:12315),如涉及白湖閥門公司產品,請與白湖閥門公司市場部聯系。
質保不包括:
· 正常使用下的磨損或破裂,腐蝕,損耗,過期,使用不當,未經允許的拆卸、改裝白湖閥門產品。
· 對于易損件不予以質保。
· 特殊工況或超出產品使用范圍的。
· 根據用戶要求定制產品不予以質保,白湖閥門公司定制產品根據用戶要求驗收,對在實際使用中產生的缺陷不承擔責任。
· 自然災害(例如洪水或地震),戰爭,惡意破壞,偷盜;
怎樣獲得質保服務:
在發現產品缺陷或故障時,請聯系白湖閥門客服服務部或合同簽訂時的業務經理,白湖閥門公司將第一時間響應如何處理您的報修,積極做出遠程指導處理、派人員上門維修和返廠維修等決定。白湖閥門公司保留復查損壞產品的權力。由產品問題引起的派員出差或產品往返運輸?shù)荣M用由白湖閥門公司承擔。
質保的限制:
本質保說明包含白湖閥門公司全部質保內容。除非法律另行規定,公司將不再提供其他任何明示或暗示的質保,包括暗示對質量、材料或特定用途的質保(合同約定除外)。除法律明確規定之外,在任何情況下,白湖閥門公司對偶然的、非直接的、后果性的或多重性的損失不承擔責任。
